La tarea principal del sistema TOR-5 es la monitorización online de los transformadores de potencia mediante la evaluación del estado del aceite aislante, incluidos los transformadores para fines especiales: tracción, mina, horno eléctrico, barco, transformadores elevadores de generadores eólicos, etc.

El sistema se conecta al transformador y está constantemente cerca de él. Después de la conexión, se forma un circuito de circulación cerrado: el aceite proviene de la parte inferior del tanque del transformador, pasa por los sensores del sistema TOR-5 y regresa a la parte superior del tanque del transformador.  Los sensores con una frecuencia de una vez por minuto miden los parámetros de aceite del transformador y los transmiten al servidor en la nube, donde también se calculan otros parámetros mediante el método de GlobeCore, que permiten evaluar de manera más completa el estado del transformador.

Parámetros importantes del transformador, que se determinan utilizando el sistema TOR-5:

• contenido de agua en aceite en la parte superior e inferior del transformador;
• contenido de agua en aislamiento sólido en la parte superior e inferior del transformador;
• rigidez dieléctrica del aceite;
• índice de calidad del aceite.

El índice de calidad del aceite es un indicador complejo que le permite evaluar el estado del aceite en total. Se correlaciona bien con el índice de acidez, por lo que se puede utilizar para evaluar el grado de envejecimiento del aceite.

  Métodos de informar el usuario

Para ver todos los parámetros medidos y calculados, es suficiente tener acceso a Internet. En Internet, una página web se encuentra en una dirección especial, a la que se accede con una contraseña. Esta página web proporciona información sobre todos los transformadores que están conectados a los sistemas TOR-5. Puede ver los datos de cualquier período de tiempo. Todos los datos se presentan convenientemente en forma de gráficos, diagramas de dispersión e indicadores, y los transformadores se muestran en un mapa mundial.

En caso de una breve interrupción de la conexión a Internet, los datos se acumulan en la base de datos interna y, una vez que se reanuda la conexión, se transmiten a la aplicación web en modo por lotes.

Tratamiento de aceite aislante online

TOR-5 está equipado adicionalmente con un sistema de filtración y secado de aceite aislante. Cuando los parámetros del transformador alcanzan los valores establecidos por el operador, TOR-5 cambia automáticamente del modo de diagnóstico al filtrado y secado del aceite aislante.

En este modo, el aceite se toma de la parte inferior del transformador, luego de lo cual se bombea secuencialmente a través de un filtro con una finura de filtración de diez micrones y tres absorbedores (cartuchos absorbentes), cada uno de los cuales contiene 15 kilogramos de adsorbente que consiste en gránulos con una estructura microporosa. Con la ayuda de un filtro, las impurezas mecánicas se eliminan del aceite y el adsorbente absorbe y retiene las moléculas de agua en sus cristales. Después de eso, se alimenta aceite limpio y seco a la parte superior del tanque del transformador. El proceso de absorber y atrapar agua no requiere calentar el aceite y es igualmente efectivo independientemente de la temperatura. El procesamiento de aceite se lleva a cabo sin apagar el transformador, independientemente de la hora del día, las condiciones climáticas o la presencia del personal de servicio.

Una vez que los parámetros del aceite vuelven a la normalidad, la unidad TOR-5 cambia automáticamente del modo de tratamiento del aceite al modo de monitoreo de parámetros.

• Bajo precio relativo del sistema. El precio de los nuevos transformadores y las pérdidas por fallas de emergencia de los transformadores existentes alcanzan cientos de miles y millones de dólares. Y el precio del sistema TOR-5 es solo una pequeña parte de estos gastos, lo que hace que su compra y uso sea una inversión rentable.
• Multifuncionalidad. El sistema resuelve tres tareas: determinar los parámetros importantes de los transformadores online, filtración y secado de aceite aislante, así como informar rápidamente al usuario sobre su trabajo y el funcionamiento del transformador.
• Versatilidad. El sistema TOR-5 es adecuado para dar servicio a transformadores llenos de aceite nuevos y antiguos, así como a transformadores para diversos fines.

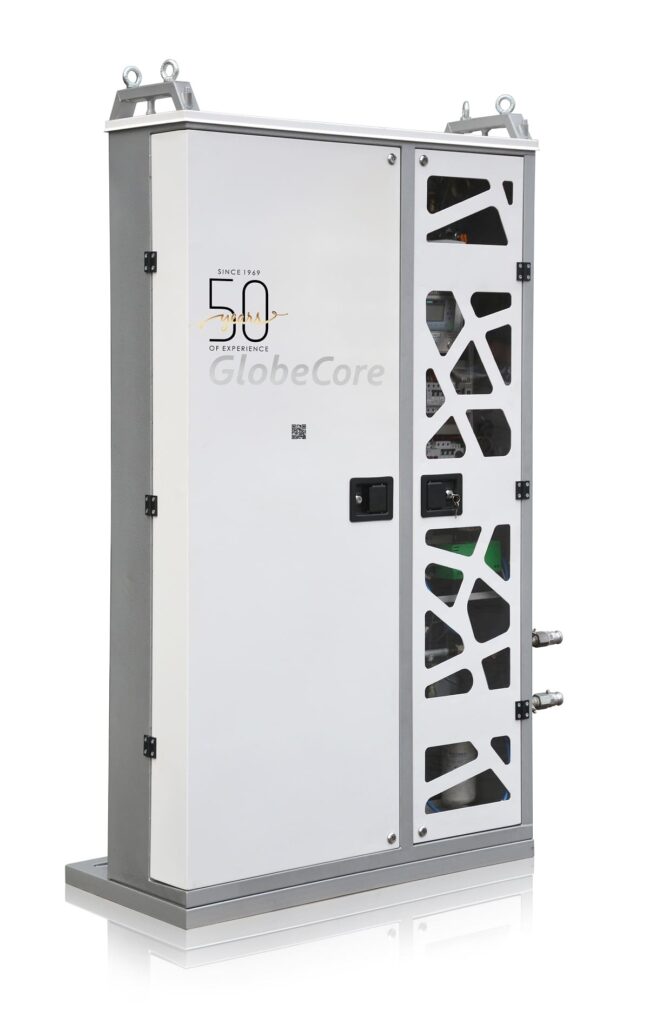

• Tamaño compacto. El sistema consta del número mínimo de componentes necesarios para un funcionamiento eficiente, que se encuentran alojados en una única carcasa de 115 centímetros de ancho, 208 centímetros de alto y 35 centímetros de largo.
• La vida útil del sistema es proporcional a la vida útil del transformador debido a la protección confiable de todos los componentes contra daños y precipitaciones
• Facilidad de uso de la aplicación web. La página web muestra una lista de subestaciones y transformadores para cada subestación. El programa también incluye la visualización de transformadores en un mapa con la presentación de medidas y cálculos en forma de gráficos y diagramas. Al elegir un objeto, puede obtener información completa sobre el estado del aceite durante todo el período desde la instalación del sistema TOR-5 cerca del transformador o durante un período de tiempo seleccionado
• Facilidad de conexión. Después de la etapa preparatoria, el sistema se conecta al transformador en unos minutos.
• Tratamiento de aceite se lleva a cabo sin apagar el transformador en modo automático
• Control remoto. Incluso durante las vacaciones, el jefe de la empresa de energía eléctrica o un empleado del departamento de servicio puede iniciar sesión en el sistema desde cualquier lugar de trabajo y conocer el estado del parque de transformadores, sin esperar el resultado del laboratorio y sin salir al lugar de operación del equipo
• Información más completa y evaluación de la dinámica de cambios en el estado del transformador. Debido a la adquisición constante de datos, es posible evaluar la dinámica de los cambios en el estado del aceite del transformador, lo que hace que el sistema TOR-5 sea más informativo en comparación con los análisis periódicos de laboratorio.
