ANALIZADORES DE REDES – POWERMETRIX

Analizadores de redes para campo, permite realizar pruebas en media y baja tensión, verificación de medidores multi-funcionales como pruebas de calibración con carga fantasma hasta 5 ampers, prueba de registración y error así como pruebas para transformadores de potencial y de corriente como relación de radios y burden.

Analizador de Red “Series 3”

Características y funcionalidad

  • Exactitud de 0,05%
  • Patrón de referencia trifásico.

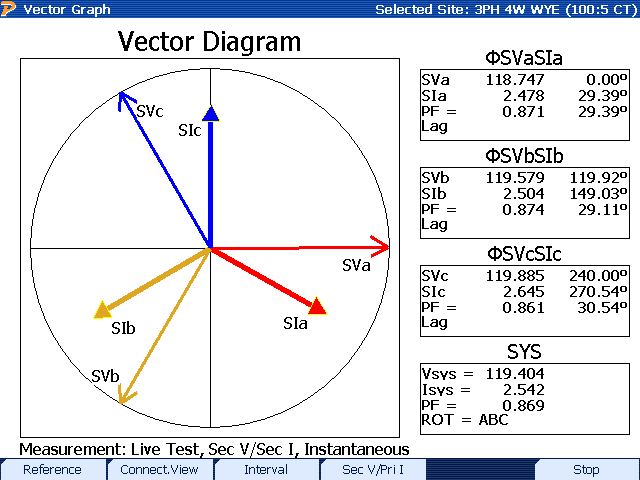

  • Diagramas fasoriales.
  • Formas de onda de tensión y corriente.
  • Pruebas para media tensión 13.8, 23,34.5 y 69KV
  • Análisis de armónicos hasta la 50th.
  • Prueba del medidor con carga del cliente.
  • Prueba de registración y demanda.
  • Prueba de relación de TC y TP.
  • Medición de burden de TC y TP.
  • Software de configuración y base de datos .
  • Vectores, formas de onda, Armónicos, Tabla de datos RMS ( Raiz Cuadrada Promedio – Root Mean Square = Valor eficaz.


  • Analizador de Red “335” Caja de carga y burden

    Cubre todas las funciones del Series 3

  • Prueba real con carga fantasma trifásica
  • Factor de potencia -1.00 a +1.00
  • Prueba automática del TC con selección de burden de 0.1, 0.3, 0.5, 1, y 2Ω
  • Inversión de Flujo ( Entregado – Recibido)
  • Pruebas por elemento
  • Pruebas de medición de Wh, VARh y VAh
  • Probador de medidor para campo “Series 4”

    Características y funcionalidad

  • Fuente de 30Amps, 0.04% Exactitud
  • Integra detector de impulsos
  • Pantalla color ultra brillante
  • Wh, VARh, VAh, Entregados y Recibidos “
  • F.P. (-1.00 to 1.00) Bidireccional
  • Demanda, elemento,
  • Base de Datos – Almacenamiento
  • Configuraciones y resultados
  • Maletin de uso rudo –
  • Prueba de forma de conexión ANSI 1S, 2S, 9S, 12S ,14S y 16S


  • Fuente trifásica y probador de medidores “Series 7”

    Características y funcionalidad

  • Standard de referencia trifásico con 0,02% de precisión.
  • Fuente regulada de tension de 120 a 480 Volts.
  • Fuente regulada de corriente de 0 a 30 Amps.
  • Mesa de prueba y simulador de anomalía

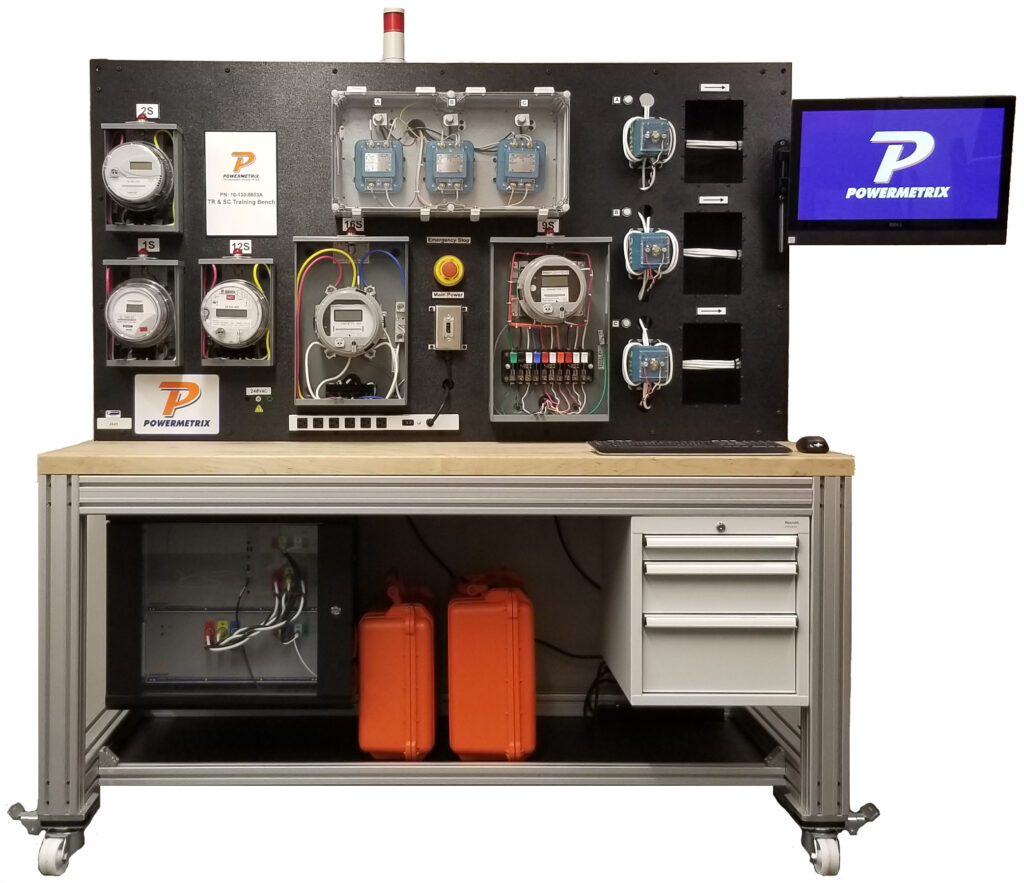

    El PowerMaster® 8803 es un verdadero simulador trifásico de entrenamiento para los técnicos de medición para ayudar a mejorar sus habilidades de solución de problemas para las aplicaciones que se encuentran en el campo. El modelo 8803 proporciona un entorno seguro y controlado para ayudar al aprendiz a acelerar su educación en pruebas de medidores, pruebas CT / PT y verificación de cableado. El simulador de entrenamiento también ofrece la capacidad de simular errores de medición comúnmente encontrados en el campo.

    • Pruebas del medidor de carga en cliente.
    • Simula condiciones en campo tiene una carga artificial.
    • Ajuste de amplitudes y ángulos de fase .
    • Pruebas de CT / PT y verificación de cableado.
    • Simulación de anomalías en campo

    1.- MESA PARA SIMULACIÓN DE PRUEBAS

    Mesa para la realización y simulación de pruebas en base a una fuente que genera los diagramas fasoriales con valores de voltajes Van, Vbn, Vcn, Vna, Vnb, Vnc, así como la ausencia de una, dos o tres de ellos o cualquiera de sus combinaciones, corrientes Ia, Ib, Ic, -Ia, -Ib, -Ic, así como la ausencia de una, dos o tres de ellos son cualquiera de sus combinaciones, las combinaciones se deben simular las cargas resistivas, inductiva y capacitiva.

    Funcionalidad y características

    Watthorimetros

    • Compatible con las formas 1S (F122), 12S (F622), 16S (FD22 100A, KL2E 200A), 9S (VL2E).
    • Compatible con la forma AMI Gabinete 1S (G155).
    • Transformadores de corriente
    • Disponibilidad de 210A RMS.
    • 3 Transformadores de corriente relación 200 a 5 tipo ventana.
    • Disponibilidad de 240V RMS máximo para proporcionar voltaje primario.
    • 3 Transformadores de potencial relación 240 a 120.
    • Diagrama fasorial.
    • Formas de onda corriente y voltaje.

    1S (F122).

    • Corriente invertida: Generación de Van y –Ia
    • Medidor invertido: Generación de Van e Ia

    12S (F622).

    • Instalación de medidor 1S (F122) en base para 12S (F622): Generación de Van, Ia, Vbn e Ib.

    16S (FD22 y KL2E).

    • Falta de una fase: Generación de Van, Ia, Vbn, Ib, Vcn = 0 e Ic.

    9S (VL2E).

      Falta de una señal de corriente: Generación de Van, Ia = 0, Vbn, Ib, Vcn e Ic.
    • Falta de una señal de voltaje: Generación de Van, Ia, Vbn = 0, Ib, Vcn e Ic.
    • Polaridad invertida en una corriente: Generación de Van, -Ia, Vbn, Ib, Vcn e Ic.
    • Polaridad invertida en un potencial: Generación de Van, Ia, -Vbn, Ib, Vcn e Ic.
    • Corrientes Dos corrientes invertidas Ia e Ic: Generación de Van, -Ia, Vbn, Ib, Vcn e -Ic.
    • Corrientes Dos corrientes invertidas Ia e Ib: Generación de Van, -Ia, Vbn, -Ib, Vcn e Ic.
    • Tres corrientes mal asociadas Ic, Ia e Ib: Generación de Van, Ic, Vbn, Ia, Vcn e Ib.
    • Tres corrientes mal asociadas Ib, Ic e Ia: Generación de Van, Ib, Vbn, Ic, Vcn e Ia.

    Fuente de Voltaje y Corriente

    • 30 a 480 V RMS máximo por fase con +/- 0,2% de precisión
    • 100 mA a 30 A RMS máximo por fase con +/- 0,2% de precisión
    • Ángulo de fase ajustable de 0 - 360 grados

    Requerimientos de Alimentación

    • 3 entradas monofásicas 120V con salida de tierra, 15A cada una.
    • Mesa: 770VA max



    Generación de reportes

    El software meter site manager permite importar las lecturas de las pruebas bajo carga del cliente, relación de radios y burden para media y baja tensión.

    • Reportes de prueba de calibración, registración.
    • Prueba de relación de radios de TC´s y TP´s.
    • Prueba de Burden para TC´s y PT´s.
    • Valores RMS.
    • Pruebas de carga alta, baja y FP.

    Pruebas en campo con CFE

    La serie de equipos Powermetrix para campo permite hacer pruebas en media y baja tensión.

    Reportes de lecturas de medidor, CT's, PT's, y BURDEN

    Dar click para ver reporte
