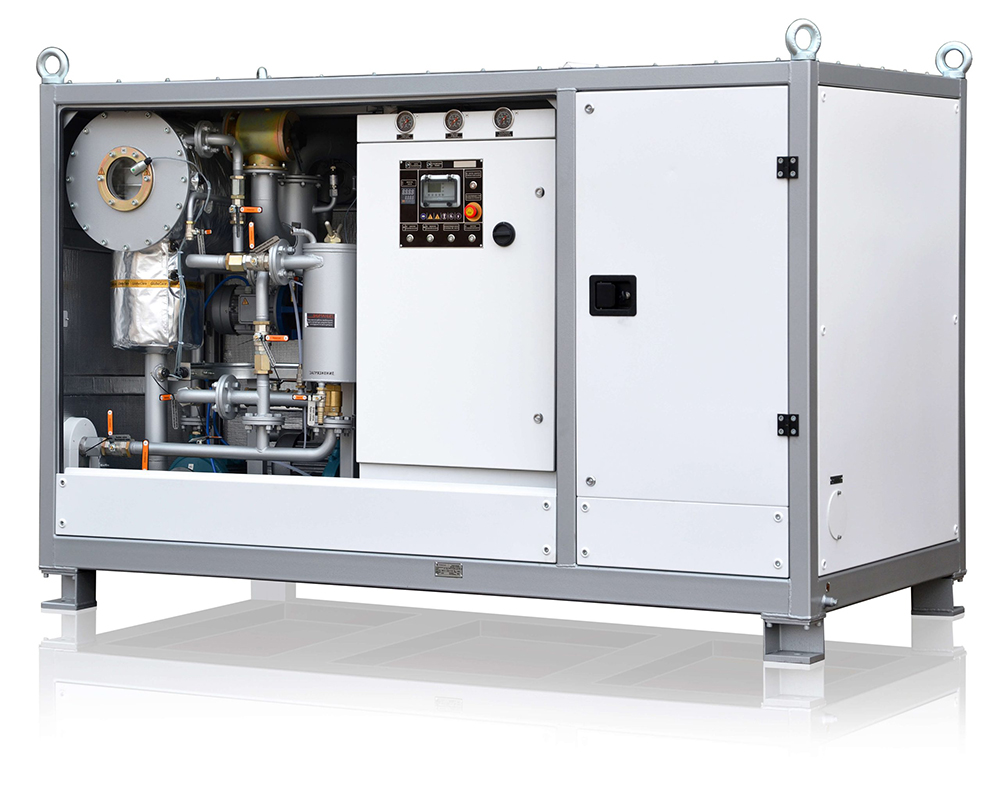

CMM-6/7 Máquina purificadora de aceite
CMM-6/7
La máquina purificadora de aceite CMM-6/7 está diseñada para generación del vacío en transformadores, purificación de impurezas mecánicas, purificación agua y gases de aceites aislantes eléctricos, cuya viscosidad a 50 ° C no supera los 70 mm / s2 (cSt).
La máquina purificadora de aceite se utiliza para la instalación, reparación y operación de equipos de alta tensión llenos de aceite (transformadores de potencia, interruptores de alta tensión y otros).
El equipo se puede usar para operar en los siguientes modos:
- calentamiento del transformador. En este modo, el aceite se filtra y se calienta;
- desgasificación del aceite. En este modo, el aceite el aceite se filtra, se seca y se desgasifica;
- generación del vacío en transformador.
№ | Nombre del parámetro | Valor | |||
1 | Productividad,m3/hora, no menos de | ||||
– modo de desgasificación , deshumidificación y filtración | 2-6 | ||||
– modo de calefacción y filtración | 2-7 | ||||
2 | *Parametros de aceite usado: | ||||
– contenido volumetrico de gas del aceite%, no más de | 0,1 | ||||
– contenido masivo de humedad del aceite, g / t, no más de | 10 | ||||
– clase de la pureza industrial, según ISO 4406 | 16/14/12 | ||||
3 | Temperatura máxima del aceite en la salida en modo calefacción, ºС | 90 | |||
4 | Presión en la salida, MPa | 0,2 | |||
5 | Potencia del calentador de aceite, kw, no más de | 100 | |||
6 | Consumo máximo de potencia, kW, no más de | 115 | |||
7 | Presión residual en la columna de vacío durante la desgasificación, Pa, no más de | 267 | |||
8 | Presión residual en la columna de vacío durante la prueba de fugas, Pa, no más de | 26,7 | |||
9 | Fuga durante la prueba de vacío durante 1 hora, Pa, no es más que: | 267 | |||
10 | Parámetros de corriente eléctrica | ||||
– tension, V | 400 | ||||
– variable con frecuencia, Hz** | 50/60 | ||||
11 | Dimensiones, mm, no mas de (sin remolque /con remolque) | ||||
– longitud | 2600/3750 | ||||
– alto | 1250/1840 | ||||
– ancho | 1500/1940 | ||||
12 | Peso, kg, no mas de (sin remolque /con remolque) | 1100/1500 |
* Nota: con los parámetros de aceite iniciales:
- Contenido volumétrico de gas del aceite, no más de 10,5%;
- Contenido masivo de humedad del aceite, no más de 0.005% (50 g / t);
- Temperatura, no inferior de 0ºС.
** Todos los equipos vendidos en los Estados Unidos están diseñados para funcionar con alimentación de CA de 60 Hz.
- Multifuncionalidad
- No hay necesidad de usar adsorbentes para deshidratar el aceite del transformador
- Explotación del equipo no causa contaminación del aire y no conduce a la formación de desechos que requieren almacenamiento y eliminación
- Simplicidad en operación y mantenimiento
- Características máximas del aceite incluso después de un ciclo de tratamiento
- Bajo consumo de energía
- Bajo nivel de ruido.
La unidad CMM-6/7 puede utilizarse para:
- Purificación de aceite para transformadores
- Purificación de aceite para transformadores de tracción en trenes eléctricos
- Evacuación de transformadores
- Purificación de aceite de silicona
- Purificación de fluido dieléctrico Midel 7131
- Purificación de fluido dieléctrico FR3 (éster natural para transformadores)
- Purificación de aceite para máquinas de rayos X
- Purificación de aceite resistente al fuego para turbinas Fyrquel.
