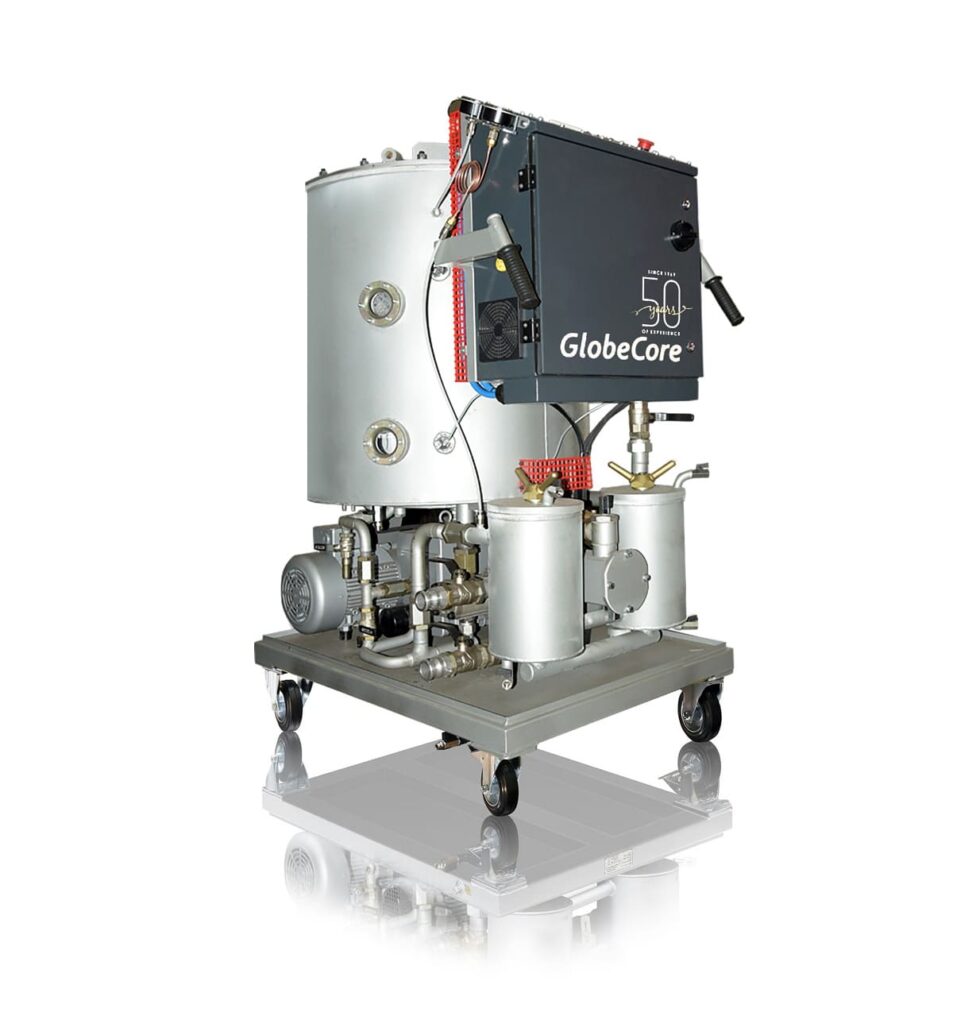

CMM-4,0LT Máquina de purificación de aceite para transformadores
CMM-4,0LT
La unidad CMM-4,0LT está diseñada para el secado termovacuum y la filtración de aceites industriales utilizados en sistemas de lubricación, sellado y control hidráulico de turbinas de gas, unidades de bombeo de gas, compresores de motor a gas y transformadores. Además de la purificación del aceite, la CMM-4,0LT también puede usarse para calentar y secar dispositivos eléctricos llenos de aceite.
Principio de Operación
- Filtración inicial:
El aceite, impulsado por el vacío, pasa a través de un filtro grueso con una finura de filtración de 200 micrones. - Calentamiento en el tanque de vacío:
Dentro del tanque de vacío, donde se encuentra el calentador, el aceite se calienta al subir desde la parte inferior hacia la superior. Luego, el aceite pasa a otra sección de la cámara mediante una tapa especial con canales hacia los rellenos especiales. - Eliminación de humedad y gases:
Al fluir a través de los rellenos, el vapor de humedad y los gases se eliminan del aceite por medio del vacío. - Filtración final:
El aceite es bombeado desde la base del tanque a través de dos filtros finos hasta la salida de la unidad. La finura de los filtros puede seleccionarse en 5, 3, 1 o 0.3 micrones.
Características de Diseño
- Calentador dentro del tanque de vacío:
El calentador está ubicado dentro del tanque de vacío, lo que permite reducir las dimensiones de la unidad y minimizar las pérdidas de calor durante el calentamiento del aceite. - Sistema de vacío de dos etapas:
El aceite es aspirado a la cámara de vacío gracias a una presión negativa generada por un sistema de vacío de dos etapas compuesto por una bomba primaria y una bomba de refuerzo. - Diseño compacto:
El diseño y la disposición innovadora de los componentes han reducido significativamente el tamaño del equipo, mejorando su portabilidad y eficiencia.
La unidad CMM-4,0LT es ideal para organizaciones involucradas en el montaje, reparación y mantenimiento de equipos industriales llenos de aceite.
Parametero | Valor | |
1. Capacidad, m³/h (gpm), no menos de | ||
– en modo de secado termovacuum y filtración | 4.0 (17,6) | |
2.* Parámetros del aceite procesado (en varias pasadas): | ||
– Contenido total de gas, %, no más de | 1,5 | |
– Contenido de humedad en masa del aceite, ppm, no más de | 10 ppm, 5 ppm o 5 ppm+ (opcionalmente) | |
– Clase de pureza industrial según ISO 4406 | -/14/12 | |
3. Temperatura máxima de salida del aceite, ºC (ºF) | 55 (131) | |
4. Presión de salida, bar (psi) | 3 (43,5) | |
5. Potencia del calentador de aceite, kW, no más de | 36 | |
6. Requisito máximo de potencia, kW, no más de | 46 | |
7. Parámetros de corriente eléctrica: | ||
– Voltaje, V | Personalizable | |
– CA con frecuencia, Hz | 50 (60) | |
– Número de fases | 3 | |
8. Dimensiones, mm (in), no más de (sin remolque/con remolque) | ||
– Longitud | 1100 (43)/2450 (96) | |
– Ancho | 780 (31)/1420 (56) | |
– Altura | 1470 (58)/1910 (75) | |
9. Peso, kg, no más de (sin remolque/con remolque) | 450 (992)/900 (1980) |
Nota:
*Con los parámetros iniciales del aceite:
- Contenido volumétrico de gas: no más del 10.5%;
- Contenido de humedad en masa: no más del 0.005% (50 ppm);
- Temperatura: no inferior a 0ºC (32ºF)
cuando el aceite pasa varias veces por la unidad.
- Compacidad
- Movilidad
- Facilidad de control
- Diseñada para la purificación de diferentes tipos de aceites industriales: de turbinas, hidráulicos, compresores, etc.
La unidad CMM-4,0LT puede utilizarse para:
- Filtración de aceite para transformadores
- Evacuación de transformadores
- Purificación de aceite hidráulico
- Purificación de aceite de silicona
- Purificación del fluido dieléctrico Midel 7131
- Purificación del fluido de éster natural para transformadores FR3
- Purificación de aceite de máquinas de rayos X
- Purificación de aceite para turbinas resistente al fuego Fyrquel.
