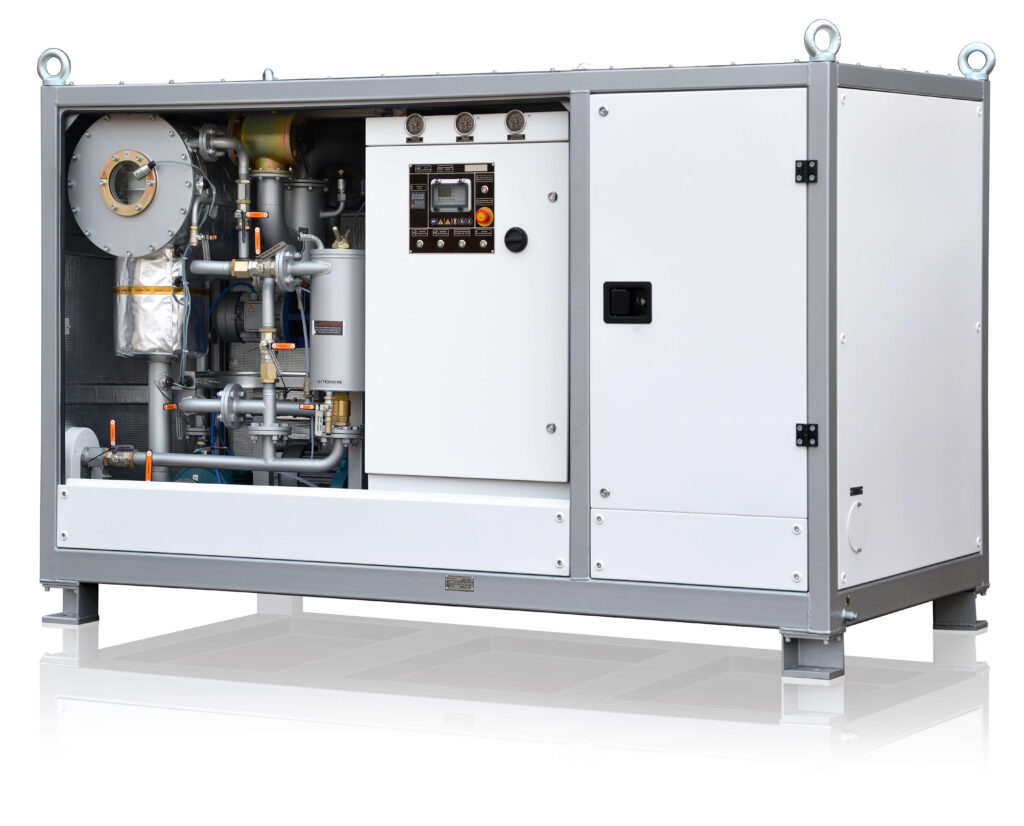

La máquina de tratamiento de aceite dieléctrico CMM-4/7 está diseñada para la desgasificación, la deshumidificación, la purificación de impurezas mecánicas y calefacción de aceite del transformador, cargado en transformadores de potencia con una tensión de hasta 1150 kV inclusive.

Puede usarse para calentar aparatos eléctricos llenos de aceite con aceite de transformador caliente, secado al vacío del transformador y operaciones de vacío. Se aplica en organizaciones de montaje, mantenimiento y reparación dedicadas al procesamiento de aceite de transformador.

La máquina de tratamiento de aceite dieléctrico no es adecuada para el trabajo en condiciones explosivos, venenosos y reactivos que entran al contacto con lubricantes.

Al utilizar la instalación en lugares cerrados, es necesario garantizar la evacuación de los gases bombeados a la atmósfera a través de las tuberías.

CMM-4/7 puede procesar aceites de transformadores minerales que tengan las siguientes propiedades:

• viscosidad cinemática, mm2/ s, a 50 ° C  – 2 … 12;
• densidad a 20 ° С, kg / m.cub. – 800 … 950;
• contenido de humedad en masa de aceite, ppm, no más de  – 100;
• clase de pureza industrial según ISO 4406, no peor – -/ 19/16.

                                    Componentes básicos

La instalación consiste directamente de una columna de vacío, una bomba de entrada, un calentador, una bomba de salida, un filtro fino, un armario de control, un sistema de tuberías con válvulas de cierre y control, bombas de vacío. Los parámetros son controlados por el controlador. Todos los parámetros del sistema se muestran en la pantalla táctil.

                                      Modos de operación

En la pantalla principal, se seleccionan los modos operativos principales de la instalación:

• en el modo «desgasificación», la instalación se calienta automáticamente y, después del calentamiento, comienza a funcionar en el modo de desgasificación del aceite. En este modo, el aceite se calienta a la temperatura establecida, se filtra, se desgasifica al vacío y después de la filtración fina ingresa a la salida;
• en el modo «calefacción y filtración», la instalación calienta y filtra el aceite sin desgasificar en una columna de vacío;
• en el modo «Manual», el operador puede abrir y cerrar válvulas, encender y apagar bombas. En este modo, puede diagnosticar el estado de los componentes.

Nota – * Con los parámetros iniciales de aceite:

• contenido de gas volumétrico: no más del 10,5%;
• contenido masivo de humedad: no más de 0.005% (50 ppm);
• temperatura – no inferior a 0 ºС / 32 ºF.

** Todos los equipos vendidos en los Estados Unidos están diseñados para funcionar con alimentación de CA de 60 Hz.

• No es necesario usar adsorbentes para deshidratar el aceite del transformador
• Explotación del equipo no causa contaminación del aire o desechos que requieren almacenamiento y utilización
• Simplicidad en operación y mantenimiento
• Características máximas del aceite incluso después de un ciclo de tratamiento
• Bajo consumo de energía
• Bajo nivel de ruido
• Instalación puede colocarse fácilmente en un remolque y usarse en el sitio de explotación del transformador.
